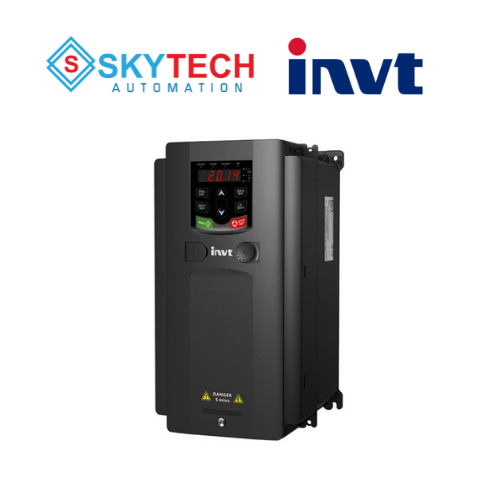

Biến tần INVT 15-18kW 3 pha 380V GD200A-015G/018P-4
9,790,000 ₫
Mã sản phẩm: GD200A-015G/018P-4
Công suất: 15/18 kW
Điện áp vào: 3 pha 380V
Điện áp ra: 3 pha 380V
Quốc gia: Trung quốc
Thời gian bảo hành: 24 tháng
Bảng giá niêm yết từ hãng.
Liên hệ ngay để nhận chiết khấu mới nhất của tháng!
THÔNG TIN CHI TIẾT
Đặc điểm kỹ thuật của máy biến tần INVT GD200A
| Đặc tính kỹ thuật | Thông số |
|
|---|---|---|
| Nguồn điện vào | Điện áp ngõ vào | 3 Phase 220V 3 Phase 380V |
| Tần số ngõ vào (Hz) | 50Hz-60Hz,phạm vi cho phép:47-63Hz |
|
| Đặc tính điều khiển | Tần số ngõ ra (Hz) | 0~400Hz |
| Chế độ điều khiển | Vectorzie V/F (SVPWM), Sensorless Vector (SVC) |
|
| Loại động cơ | Động cơ không đồng bộ | |
| Torque khởi động | 0. 5Hz/150% ( SVC) | |
| Khả năng quá tải | G type: 150% of rated current: 1 minute 180% of rated current: 10 seconds 200% of rated current: 1 second P type: 120% of rated current: 60 second |
|
| Terminal | Ngõ vào số | 8 ngõ vào số |
| Ngõ vào xung tốc độ cao | Tốc độ tối đa 50KHz | |
| Ngõ vào Analog | AI1: 0~10V/0~20mA | |
| AI2: 0 ~10V/ 0~20mA | AI1: 0~10V/0~20mA AI2: 0 ~10V/ 0~20mA AI3: -10~10V |
|
| Ngõ ra Analog | AO1: 0~20mA /0~10V AO2: 0~20mA/0~10V |
|
| Ngõ ra số | 1 ngõ ra Open Collector Y1 1 ngõ ra xung tốc độ cao HDO, tối đa 50kHz |
|
| Chức năng bảo vệ | Bảo vệ khi xảy ra các sự cố như là quá dòng, áp cao, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v… |
|
| Chức năng khác | Làm mát | Tự làm mát |
| Bàn phím nối dài | có thể nối dài | |
| IP | IP20 | |
| Gắn điện trở xả | Có thể gắn điện trở xả | |
| Nhiệt độ làm việc | -10~50°C, derate above 40°C | |
| Truyền thông | RS485 | |
Cách lựa chọn Biến tần INVT GD200A
| Mã sản phẩm | Công suất động cơ | Dòng điện ngõ ra định mức | Kích thước HxWxD |
|
|---|---|---|---|---|
| kW | HP | A | mm | |
| Biến tần INVT GD200A 3 pha 200-240VAC – Nguồn điện áp cung cấp : 3 pha 220VAC – Ngõ ra điện áp : 3 pha 220VAC |
||||
| GD200A-0R7G-2 | 0.75 | 1 | 4.5 | 292×170.2×167 |
| GD200A-1R5G-2 | 1.5 | 2 | 7 | 292×170.2×167 |
| GD200A-2R2G-2 | 2.2 | 3 | 10 | 292×170.2×167 |
| GD200A-004G-2 | 4 | 5.5 | 16 | 370×191.2×196.3 |
| GD200A-5R5G-2 | 5.5 | 7.5 | 20 | 370×191.2×196.3 |
| GD200A-7R5G-2 | 7.5 | 10 | 30 | 370×191.2×196.3 |
| GD200A-011G-2 | 11 | 15 | 42 | 445x275x245 |
| GD200A-015G-2 | 15 | 20 | 55 | 445x275x245 |
| GD200A-018G-2 | 18 | 25 | 70 | 445x270x245 |
| GD200A-022GP-2 | 22 | 30 | 80 | 445x270x245 |
| GD200A-030G-2 | 30 | 40 | 110 | 445x270x245 |
| GD200A-037G-2 | 37 | 50 | 130 | 680x325x363 |
| GD200A-045G-2 | 45 | 60 | 160 | 680x325x363 |
| GD200A-055G-2 | 55 | 75 | 190 | 680x325x363 |
| Biến tần INVT GD200A 3 pha 380VAC – Nguồn điện áp cung cấp : 3 pha 380VAC – Ngõ ra điện áp : 3 pha 380VAC |
||||
| GD200A-0R7G-4 | 0.75 | 1 | 45414 | 234×150.2×155 |
| GD200A-1R5G-4 | 1.5 | 2 | 45476 | 234×150.2×155 |
| GD200A-2R2G-4 | 2.2 | 3 | 5 | 234×150.2×155 |
| GD200A-004G/5R5P-4 | 4/5.5 | 5.5/7.5 | 9.5/14 | 292×170.2×171 |
| GD200A-5R5G/7R5P-4 | 5.5/7.5 | 7.5/10 | 14/18.5 | 292×170.2×171 |
| GD200A-7R5G/011P-4 | 7.5/11 | 10/15 | 18.5/25 | 370×191.2×199.6 |
| GD200A-011G/015P-4 | 11/15 | 15/20 | 25/32 | 370×191.2×199.6 |
| GD200A-015G/018P-4 | 15/18 | 20/25 | 32/38 | 370×191.2×199.6 |
| GD200A-018G/022P-4 | 18/22 | 25/30 | 38/45 | 3375x250x219.4 |
| GD200A-022G/030P-4 | 22/30 | 30/40 | 45/60 | 445x275x245 |
| GD200A-030G/037P-4 | 30/37 | 40/50 | 60/75 | 445x275x245 |
| GD200A-037G/045P-4 | 37/45 | 50/60 | 75/92 | 555x270x332.6 |
| GD200A-045G/055P-4 | 45/55 | 60/75 | 92/115 | 555x270x332.6 |
| GD200A-055G/075P-4 | 55/75 | 75/100 | 115/150 | 555x270x332.6 |
| GD200A-075G/090P-4 | 75/90 | 100/120 | 150/180 | 680x325x373.6 |
| GD200A-090G/110P-4 | 90/110 | 120/150 | 180/215 | 680x325x373.6 |
| GD200A-110G/132P-4 | 110/132 | 150/175 | 215/260 | 680x325x373.6 |
| GD200A-132G/160P-4 | 132/160 | 175/210 | 260/305 | 870x500x368.4 |
| GD200A-160G/185P-4 | 160/185 | 210/250 | 305/340 | 870x500x368.4 |
| GD200A-185G/200P-4 | 185/200 | 250/268 | 305/340 | 870x500x368.4 |
| GD200A-200G/220P-4 | 200/220 | 268/295 | 340/380 | 870x500x368.4 |
| GD200A-220G/250P-4 | 220/250 | 295/335 | 425/480 | 1410x750x380 |
| GD200A-250G/280P-4 | 250/280 | 335/375 | 480/530 | 1410x750x380 |
| GD200A-280G/315P-4 | 280/315 | 375/422 | 530/600 | 1410x750x380 |
| GD200A-315G/350P-4 | 315/350 | 425/465 | 600/650 | 1410x750x380 |
| GD200A-350G/400P-4 | 350/400 | 465/530 | 650/720 | 1700x620x560 |
| GD200A-400G-4 | 400 | 536 | 720 | 1700x620x560 |
| GD200A-500G-4 | 500 | 670 | 860 | 1700x620x560 |
Biến tần INVT 15kW 3 pha 380V (mm)
Trọng lượng và kích thước đóng gói bên ngoài:
- Trọng lượng Gross(kg): 7.4kg
- Trọng lượng Net(kg): 5.9kg
- Vật liệu đóng gói: Hộp Carton
- Kích thước đóng gói bên ngoài (mm): 445mmx295mmx320mm

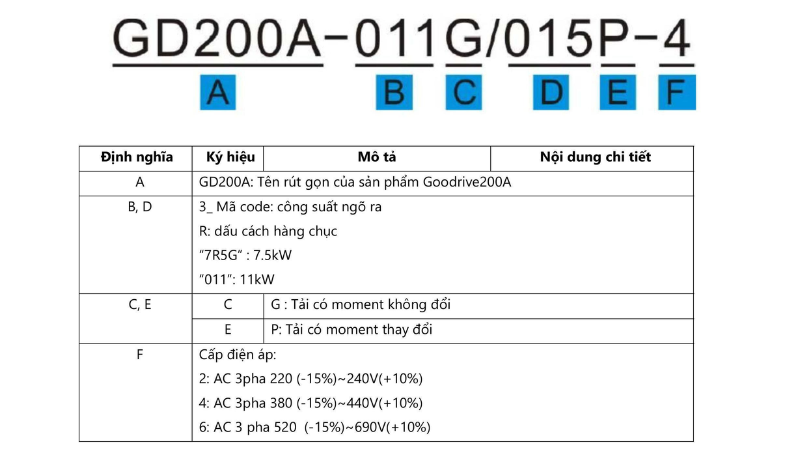

Cách đọc mã Biến tần INVT GD200A

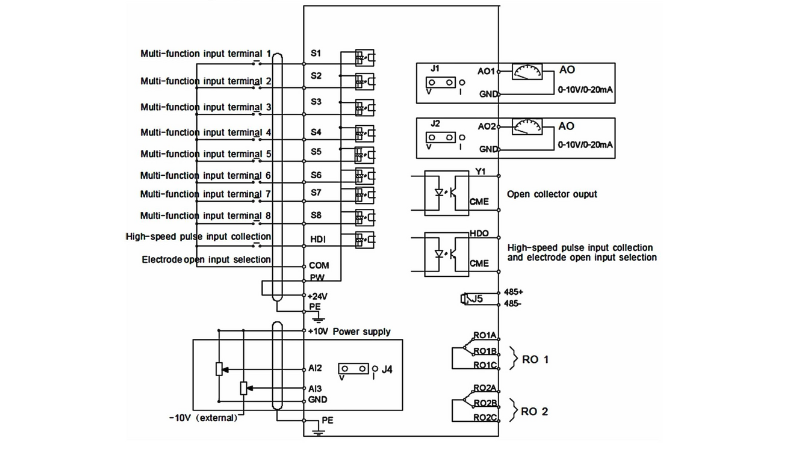

Sơ đồ đấu dây mạch điều khiển Biến tần INVT 15kW 3 pha 380V GD200A-015G/018P-4
Ứng dụng của Biến tần INVT GD200A-015G/018P-4
Biến tần INVT GD200A phù hợp với hầu hết các ứng dụng phổ biến ở Việt Nam như bơm nước, quạt hút, quạt thổi, máy cắt bao bì, máy thổi chai, máy làm bánh,máy bẻ đai, cẩu trục, máy dệt bao bì, máy thu xả cuộn, máy khuấy ly tâm,máy xeo giấy …
