Biến tần Delixi H300G18P22T4(B) 22kW 3 pha 380V
Liên hệ
Mã sản phẩm: H300G18P22T4(B)
Công suất: 22kW
Điện áp vào: 3 pha 380V
Điện áp ra: 3 pha 380V
Xuất xứ: Trung Quốc
Thời gian bảo hành: 24 tháng
Bảng giá niêm yết từ hãng.
Liên hệ ngay để nhận chiết khấu mới nhất của tháng!
Mô tả
Biến tần Delixi H300G18P22T4(B) là dòng biến tần Delixi H300 cao cấp, được thiết kế cho các ứng dụng công nghiệp yêu cầu vận hành ổn định, tải nặng và độ chính xác cao. Sản phẩm hỗ trợ điều khiển vector hiệu suất cao, khả năng chịu quá tải tốt, phù hợp cho băng tải, máy nén, quạt – bơm và nhiều hệ thống tự động hóa khác. Hiện nay, giá biến tần Delixi H300G18P22T4(B) tại SKYTECH luôn được cập nhật minh bạch, cạnh tranh, đi kèm tư vấn kỹ thuật và hỗ trợ lựa chọn đúng công suất cho từng ứng dụng thực tế, giúp khách hàng yên tâm đầu tư và vận hành lâu dài.
Thông số kỹ thuật
| THÔNG SỐ KỸ THUẬT | ||
|---|---|---|
Kênh lệnh điều khiển | Điều khiển khởi động/dfing động cơ, bao gồm qua ngõ vào DI/DO (Digital Input/Output), ngõ vào ảo (virtual DI/DO), và card mở rộng DI/DO, hỗ trợ chuyển đổi gifia 4 bộ tham số động cơ/tham số điều khiển, và cho phép lập trình tfi do để cấu hình các lệnh khởi động/dfing. | |
Kênh đặt lệnh (tham chiếu) | Độ phân giải tần số ngõ vào | Cài đặt số: 0.01Hz |
| Cài đặt mô phỏng: 0.1% tần số tối đa | ||
| Tham chiếu tốc độ/ mô-men xoắn | Các đường cong tăng tốc và giảm tốc, chuyển đổi động gifia nhiều đường cong tăng/giảm tốc, đường cong S tăng/giảm tốc, tham chiếu PID, ngõ vào Analog (AI - 2 kênh hỗ trợ 0-10V và 0-20mA), tham chiếu tốc độ/mô-men xoắn qua giao thức truyền thông, tham chiếu xung (HDI1, HDI2), tham chiếu đa giá trị, và khả năng lập trình tfi do để tùy chỉnh cấu hình tham chiếu tốc độ/mô-men xoắn | |
| Giao thức truyền thông | Hỗ trợ 7 giao thức truyển thông: Modbus (Modbus-RTU-, Modbus-TCP), P-rofibus-DP, CAN, C- ANopen, Profinet, EtherCAT, 4G-LTE | |
| Giới hạn ngõ ra | Hỗ trợ giới hạn mô-men xoắn, công suất, dòng điện, giới hạn mô-men xoắn tối thiểu, giới hạn tốc độ và nhảy tần số | |
| Điều khiển quá trình | PID | Cấu hình tfi do chế độ ngủ và nhận nguồn phản hồi, chuyển đổi gifia 2 bộ tham số PID phân đoạn, phát hiện mất phản hồi, cấu hình tfi do giới hạn ngõ ra, cấu hình khởi tạo tfi do |
| Chức năng bảo vệ | Bảo vệ động cơ biến tần, bao gồm quá áp, quá dòng, quá tải, bảo vệ quá nhiệt động cơ (PT100, PT1000, KTY84-130), bảo vệ mất tải, tfi động reset lỗi, tfi động khởi động lại (auto reboot)... | |
| Lập trình tfi do | Thfic hiện lập trình tfi do. Hỗ trợ chuyển đổi bit tfi một/hai tfi đơn, các phép toán Logic (AND, NOR, XOR), các phép toán Số học (cộng, trfi, nhân, chia số thfic/số nguyên, giá trị tuyệt đối, so sánh số), chuyển mạch, lọc nhiễu, bật/tắt logic có trễ, đường cong đa điểm, giá trị hằng số | |
| Tfi phát hiện lỗi | Tfi chẩn đoán biến tần và động cơ. Hỗ trợ phát hiện ngắn mạch IGBT, nối đất, mất pha, phát hiện lỗi Encoder, ngắn mạch gifia các pha | |
| Phần mềm hỗ trợ | Phần mềm Dlx.DriveStudio hỗ trợ tải lên/tải xuống thông số và chức năng Oscilloscope (thể hiện sóng) của biến tần. Hỗ trợ chẩn đoán và xfi lý lỗi tfi xa bằng phần mềm. Giám sát trạng thái, thông số của thiết bị thông qua Oscilloscope | |
| Lệnh chạy/dfing | Được cấp tfi bảng điều khiển (màn hình), tfi terminal (các chân DI), tfi các cổng giao thức truyền thông (có thể chuyển đổi gifia các chế độ điều khiển) |
|
| Lệnh tần số (tốc độ) | 14 lệnh tần số: Được cấp qua hiệu số (tfi bàn phím/tham số), qua điện áp analog, qua xung, hoặc qua cổng nối tiếp (serial port) (có thể chuyển đổi gifia các chế độ lệnh khác nhau) | |
| Lệnh tần số phụ | 14 lệnh tần số phụ: Linh hoạt thfic hiện tinh chỉnh và tổng hợp tần số phụ | |
| Cổng/chân ngõ vào | Tiêu chuẩn: 4 ngõ vào số (DI), 1 ngõ vào số tốc độ cao (HDI). 2 chân ngõ vào analog (AI). AI1 hỗ trợ chế độ ngõ vào điện áp 0-10V, AI2 hỗ trợ chế độ ngõ vào điện áp 0-10V hoặc dòng điện 0-20mA. |
|
| Cổng/chân ngõ ra | Tiêu chuẩn: 1 ngõ ra analog (AO), hỗ trợ ngõ ra dòng điện 0~20mA hoặc điện áp 0~10V. 1 ngõ ra relay | |
| Hiển thị trên bảng điều khiển LED | Hiển thị và thay đổi tham số, hiển thị trạng thái biến tần (quay thuận/quay nghịch/dfing), điều khiển bằng bảng điều khiển/terminal/truyền thông, điều khiển tốc độ/mô-men xoắn, trạng thái STO (Safe Torque Off - Dfing mô-men xoắn an toàn)... | |
| Sao chép tham số | Thfic hiện tải lên/tải xuống tham số nhanh thông qua bảng điều khiển LCD tùy chọn. | |
| Khóa nút và chức năng | Khóa một phần các nút và xác định phạm vi tác động của một số nút, nhằm ngăn ngfia thao tác sai. | |
| Môi trường ứng dụng | Trong nhà, không có ánh nắng trfic tiếp, bụi, khí ăn mòn, khí dễ cháy, hơi dầu, hơi nước, nước nhỏ giọt, hoặc muối... | |
| Độ cao | Không giảm công suất khi hoạt động trong độ cao dưới 1,000m, giảm công suất 1% khi độ cao tăng thêm mỗi 100m trên mức 1,000m; độ cao hoạt động tối đa là 3,000m. Vui lòng liên hệ nhà sản xuất khi độ cao vượt quá 3,000. (Lưu ý: Độ cao hoạt động tối đa cho biến tần kích cỡ SIZE1 là 2,000m; vui lòng liên hệ nhà sản xuất khi độ cao vượt quá 2,000m) |
|
| Nhiệt độ môi trường | -10°C ~ +50°C, giảm công suất 1.5% khi nhiệt độ môi trường tăng thêm 1°C trong khoảng 40°C ~ +50°C | |
| Độ ẩm | Dưới 95%RH (độ ẩm tương đối), không ngưng tụ sương | |
| Độ rung | Nhỏ hơn 5.9 m2 /s² (0.6g) | |
| Nhiệt độ lưu kho | －20℃~＋65℃ | |

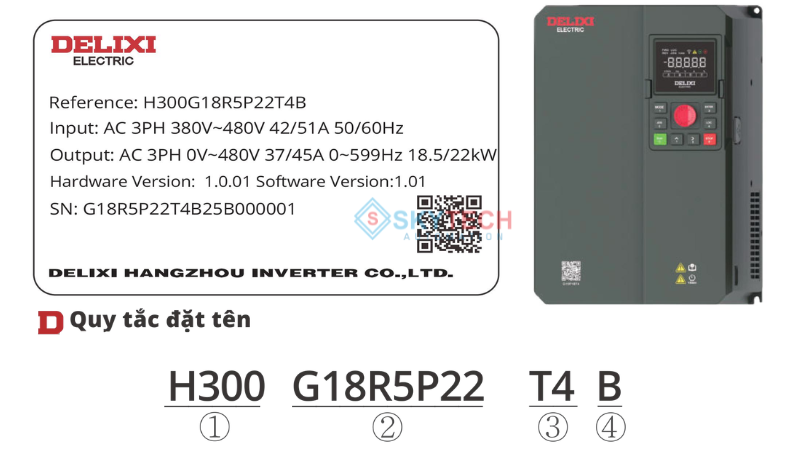

Bảng tên và quy tắc đặt tên Biến tần Delixi H300
| STT | MỤC | MÔ TẢ | |
|---|---|---|---|
| 1 | Dòng sản phẩm | H300: H300 series | |
| 2 | Tải và công suất | G: Tải nặng 18R5: Điều này cho thấy công suất động cơ phù hợp là 18.5kW |
|
| P: Tải nhẹ 22：Điều này cho thấy công suất động cơ phù hợp là 22kW |
|||
| 3 | Bộ hãm | Để trống: Không có | B：Bộ hãm tích hợp sẵn |
Cách lựa chọn Biến tần Delixi H300
| Cách lựa chọn Biến tần Delixi H300 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MÃ | KÍCH THƯỚC HxWxD (mm) | Trọng lương cả bì sản phẩm(kg) | LOẠI TẢI NẶNG | LOẠI TẢI NHẸ | BỘ HÃM | ||||||
| Công suất định mức | Dòng điện vào | Dòng điện ra | Động cơ đáp ứng | Công suất định mức | Dòng điện vào | Dòng điện ra | Động cơ đáp ứng | ||||
| (kVA) | (A) | (A) | (kW) | (kVA) | (A) | (A) | (kW) | ||||
| 3 pha 380-480V, 50/60Hz | |||||||||||
| H300G0R4P0R75T4B | 205 x 130 x 160 | 2,48 | 2 | 2,2 | 1,6 | 0,4 | 2,8 | 4,4 | 3 | 0,75 | Cấu hình tiêu chuẩn |
| H300G0R75P1R1T4B | 2,48 | 2,8 | 4,4 | 3 | 0,75 | 4,1 | 5 | 3,5 | 1,1 | ||
| H300G1R1P1R5T4B | 2,5 | 4,1 | 5 | 3,5 | 1,1 | 5 | 6 | 4,5 | 1,5 | ||
| H300G1R5P2R2T4B | 2,5 | 5 | 6 | 4,5 | 1,5 | 6,7 | 6,8 | 6 | 2,2 | ||
| H300G2R2P3R0T4B | 2,52 | 6,7 | 6,8 | 6 | 2,2 | 9,5 | 9 | 7,5 | 3 | ||
| H300G3R0P4R0T4B | 2,52 | 9,5 | 9 | 7,5 | 3 | 12 | 11 | 9,5 | 4 | ||
| H300G4R0P5R5T4B | 205 x 130 x 170 | 2,75 | 12 | 11 | 9,5 | 4 | 17,5 | 15,5 | 13 | 5,5 | |
| H300G5R5P7R5T4B | 2,75 | 17,5 | 15,5 | 13 | 5,5 | 22,8 | 20,5 | 17 | 7,5 | ||
| H300G7R5P11T4B | 254 x 155 x 181.5 | 4,35 | 22,8 | 20,5 | 17 | 7,5 | 33,4 | 26 | 25 | 11 | |
| H300G11P15T4B | 4,39 | 33,4 | 26 | 25 | 11 | 42,8 | 35 | 32 | 15 | ||
| H300G15P18R5T4B | 285 x 192 x 181.5 | 5,6 | 42,8 | 35 | 32 | 15 | 42,8 | 38,5 | 37 | 18 | |
| H300G18R5P22T4(B) | 350 x 210 x 210 | 9,61 | 33 | 38,5 | 37 | 18,5 | 39 | 46,5 | 45 | 22 | Tùy chọn |
| H300G22P30T4(B) | 9,8 | 39 | 46,5 | 45 | 22 | 52 | 62 | 60 | 30 | ||
| H300G30P37T4(B) | 410 x 260 x 248 | 21 | 52 | 62 | 60 | 30 | 63 | 76 | 75 | 37 | |
| H300G37P45T4(B) | 21 | 63 | 76 | 75 | 37 | 79 | 92 | 90 | 45 | ||
| H300G45P55T4(B) | 540 x 300 x 277 | 31 | 81 | 92 | 90 | 45 | 97 | 113 | 110 | 55 | |
| H300G55P65T4(B) | 31 | 97 | 113 | 110 | 55 | 110 | 134 | 130 | 65 | ||
| H300G65P75T4(B) | 580 x 340 x 314.5 | 44,5 | 110 | 134 | 130 | 65 | 127 | 157 | 152 | 75 | |
| H300G75P90T4(B) | 44,5 | 127 | 157 | 152 | 75 | 150 | 180 | 176 | 90 | ||
| H300G90P110T4(B) | 44,5 | 150 | 180 | 176 | 90 | 180 | 214 | 210 | 110 | ||
| H300G110P132T4(B) | 44,5 | 180 | 214 | 210 | 110 | 220 | 256 | 253 | 132 | ||
| H300G132P160T4 | 915 x 400 x 323.5 | 77,7 | 220 | 256 | 253 | 132 | 263 | 305 | 300 | 160 | |
| H300G160P185T4 | 77,7 | 263 | 305 | 300 | 160 | 334 | 344 | 340 | 185 | ||
| H300G185P200T4L | 1280x660x430 | 137 | LIÊN HỆ KỸ THUẬT | ||||||||
| H300G200P220T4L | 137 | ||||||||||
| H300G220P250T4L | 137 | ||||||||||
| H300G250P280T4L | 1380x710x480 | 180 | |||||||||
| H300G280P315T4L | 180 | ||||||||||
| H300G315P355T4L | 180 | ||||||||||
| H300G355P375T4L | 1500x710x480 | 221,5 | |||||||||
| H300G375P400T4L | 221,5 | ||||||||||
| H300G400P450T4L | 231 | ||||||||||
| H300G450P500T4L | 231 | ||||||||||
