PLC Delta là một trong những thương hiệu PLC phổ biến nhất trên thị trường hiện nay, được ưa chuộng bởi độ tin cậy, giá cả hợp lý và khả năng lập trình dễ dàng. Tuy nhiên, đối với những người mới bắt đầu, việc đọc mã PLC Delta có thể gặp nhiều khó khăn. Chính vì vậy trong bài viết này, SKYTECH sẽ hướng dẫn chi tiết về cách đọc mã PLC Delta giúp bạn giải mã thông tin được ghi trên mã PLC Delta một cách dễ dàng hơn.
1. Đọc mã PLC
Chú giải:
1: Tổng số in out
2: Model
ES/ES2/ES3: DVP-ES/ES2/ES3 series PLC
EX/EX2: DVP-EX/EX2 series PLC
SS/SS2: DVP-SS/SS2 series PLC
SA/SA2: DVP-SA/SA2 series PLC
SX/SX2: DVP-SX/SX2 series PLC
SC: DVP-SC series PLC
SV: DVP-SV series
PLC SE: DVP-SE series PLC
PM: DVP-PM series PLC
MC: DVP-MC series PLC
EH: DVP-EH series PLC
EC: DVP-EC series PLC
3: Nguồn cấp
00: Nguồn 220VAC
11: Nguồn 24VDC
4: Loại ngõ ra
R: Relay
T: Transistor (NPN)
M: Kết hợp với tín hiệu chênh lệch
S: Transistor (PNP)
RC: Relay + CANopen
TC: Transistor + CANopen
RE: Relay + Ethernet
TE: Transistor + Ethernet
5: Phiên bản
>>> Tham khảo thêm: PLC là gì? Tổng quan về lập trình PLC và ứng dụng

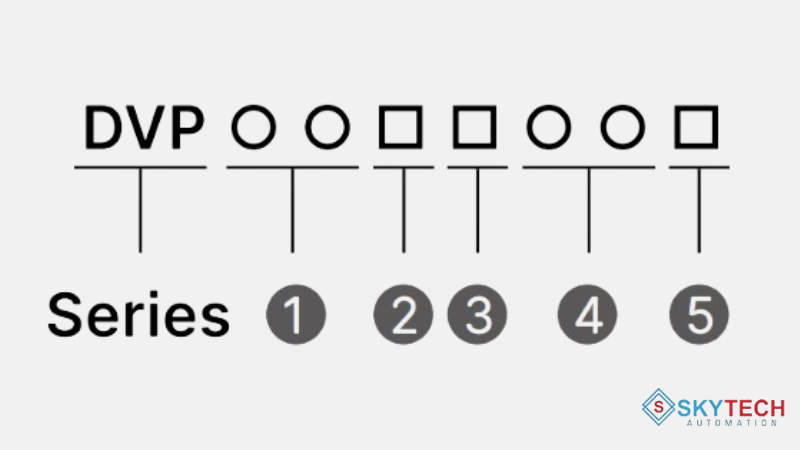

2. Module tín hiệu in out
Chú giải:
1: Tổng số in out
2: Model
X: DVP-ES/EX/ES2/EX2/ES3 series PLC
S: DVP-SS/SA/SX/SC/SV/SS2/ SA2/ SX2/SV2/SE/MC series PLC
H: DVP-EH2/EH3/PM series PLC
3: Chức năng in out
M: Input point
N: Output point
P: Input + output
4: Nguồn cấp
00: Nguồn 220VAC
11: Nguồn 24VDC
5: Loại ngõ ra
R: Relay
T: Transistor (NPN)
TS: Transistor (PNP
N: Không có output
3. Module Analog
Chú giải:
1: Tổng số in out
2: Chức năng Module
AD: Analog input
DA: Analog output
PT: Cảm biến nhiệt PT
TC: Cảm biến nhiệt loại Thermocouple
NTC : Cảm biến nhiệt loại Thermistor
XA: Cả Analog input và output
LC: Load cell module
3: Model tương thích
S or S2: DVP-SS/SA/SX/SC/SV/SS2 SA2/SX2/SV2/SE/MC Series PLC
SL: kết nối bên trái PLC dùng cho DVP-S Series PLC
E2: DVP-ES2/EX2/ES3 Series PLC
4. Module đếm, phát xung
Chú giải:
1: Tổng số in out
2: Chức năng Module
HC: Đếm xung tốc độ cao
PU: Module điều khiển 1 trục
3: Model tương thích
S: DVP-SS/SA/SX/SC/SV/SS2/SA2 SX2/SV2/SE/MC Series PLC
H2/H3: DVP-EH2/EH3/PM Series PLC
SL: kết nối bên trái dùng cho DVP-S Series PLC
5. Network Module
Chú giải:
1: Chức năng Module
EN01: Modbus TCP
DNET: DeviceNet master
COPM: CANopen master
CP02: CANopen Slave
DT01 /02: DeviceNet Slave
PF01 /02: PROFIBUS DP Slave
2: Model tương thích
S: DVP-SS/SA/SX/SC/SV/SS2 / SA2 /SX2/SV2/SE/MC Series PLC
H2/H3: DVPEH2/EH3/PMSeries PLC
SL: Kết nối bên trái dùng cho DVP-S Series PLC
Bài viết đã hướng dẫn chi tiết về cách đọc mã PLC Delta, giúp bạn dễ dàng giải mã thông tin quan trọng về sản phẩm. Nhờ vậy, bạn có thể nắm bắt đầy đủ thông tin về sản phẩm trước khi mua hoặc sử dụng, đảm bảo lựa chọn phù hợp cho nhu cầu của mình.
