Cách Học Ngôn Ngữ Lập Trình PLC: FBD, LAD, STL, SFC, IL, C/C++

Việc lựa chọn ngôn ngữ lập trình PLC phù hợp ảnh hưởng trực tiếp đến hiệu quả và năng suất của hệ thống. Bài viết này SKYTECH sẽ giới thiệu chi tiết về các ngôn ngữ lập trình PLC phổ biến hiện nay, cùng với ưu nhược điểm và ứng dụng thực tế để bạn đọc có thể lựa chọn ngôn ngữ phù hợp với nhu cầu của mình.

Trước khi khám phá ngôn ngữ lập trình PLC, chúng ta hãy hiểu rõ về PLC là gì và tại sao nó đóng vai trò quan trọng trong công nghiệp tự động hóa.

Bộ lập trình PLC là một thiết bị điện tử có khả năng kiểm soát và điều khiển các quy trình tự động trong một hệ thống công nghiệp. Được ứng dụng rộng rãi trong ngành công nghiệp tự động hóa, PLC mang lại nhiều lợi ích quan trọng như tăng năng suất, giảm lỗi, tăng độ tin cậy và linh hoạt trong quá trình vận hành.

PLC giúp đảm bảo an toàn và tin cậy trong quá trình vận hành bằng cách kiểm soát và giám sát các quy trình. Nó có khả năng xử lý các tín hiệu đầu vào từ cảm biến và điều khiển các tín hiệu đầu ra đến các thiết bị và máy móc. Qua đó, PLC giúp giảm thiểu các lỗi xảy ra do con người và đảm bảo sự ổn định và đáng tin cậy trong hoạt động của các hệ thống tự động.

>>>> Đừng bỏ lỡ cơ hội sở hữu PLC Delta chính hãng với giá ưu đãi tại Skytech Group!

Trong lĩnh vực công nghiệp tự động hóa, ngôn ngữ lập trình PLC đóng vai trò quan trọng trong việc điều khiển các hệ thống tự động và các quy trình sản xuất. Hiện nay, có nhiều ngôn ngữ lập trình PLC được sử dụng rộng rãi trên toàn thế giới. Dưới đây là một số ngôn ngữ lập trình PLC phổ biến nhất:

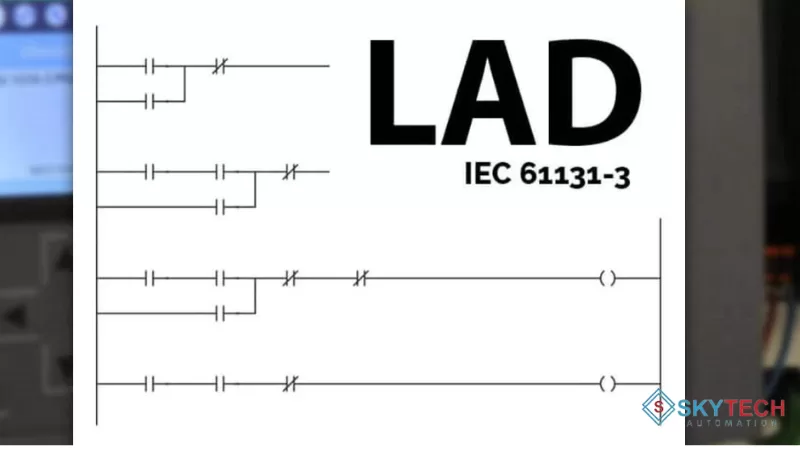

1. Ngôn ngữ lập trình LAD (Ladder Logic)

LAD (Ladder Logic) hay còn gọi là sơ đồ bậc thang, là một ngôn ngữ lập trình được sử dụng phổ biến cho bộ điều khiển logic lập trình (PLC). Ngôn ngữ này mô phỏng cách thức hoạt động của các mạch điều khiển relay truyền thống, giúp người lập trình dễ dàng hình dung và viết chương trình.

1.1 Cấu trúc

Chương trình LAD được cấu tạo từ các “thanh” nằm ngang, mỗi thanh đại diện cho một nhánh logic. Mỗi nhánh logic bao gồm các phần tử sau:

• Tiếp điểm: Biểu thị điều kiện đầu vào, có thể là cảm biến, công tắc hoặc biến. Tiếp điểm có hai loại: tiếp điểm thường mở (NO) và tiếp điểm thường đóng (NC).
• Cuộn dây: Biểu thị hành động đầu ra, có thể là van, động cơ hoặc đèn báo.
• Lệnh logic: Biểu thị các phép toán logic như AND, OR, NOT,… để kết hợp các điều kiện đầu vào và tạo ra kết quả đầu ra.
• Thanh ghi: Lưu trữ giá trị dữ liệu, có thể được sử dụng trong các phép toán và điều kiện.
• Bộ hẹn giờ: Đếm thời gian và tạo ra tín hiệu đầu ra sau một khoảng thời gian nhất định.

1.2 Ưu điểm

• Dễ học và sử dụng, đặc biệt cho những người có kinh nghiệm về điện.
• Sơ đồ trực quan giúp dễ dàng hiểu và sửa lỗi chương trình.
• Phù hợp cho các ứng dụng logic đơn giản đến phức tạp.
• Được hỗ trợ bởi hầu hết các nhà sản xuất PLC.

1.3 Nhược điểm

• Khó khăn trong việc quản lý các chương trình lớn và phức tạp.
• Ít linh hoạt so với các ngôn ngữ lập trình khác như Structured Text (ST).
• Có thể khó khăn khi mô phỏng các thuật toán phức tạp.

1.4 Ứng dụng

LAD được sử dụng rộng rãi trong các ngành công nghiệp tự động hóa, bao gồm:

• Điều khiển dây chuyền sản xuất
• Hệ thống HVAC
• Hệ thống robot
• Thiết bị y tế
• Hệ thống chiếu sáng

1.5 Ví dụ

Sơ đồ bậc thang trong hình minh họa cách điều khiển đèn chớp tắt theo thời gian. Sơ đồ bao gồm các thành phần sau:

• XO: Đầu vào ON
• Y0: Đầu ra đèn
• T0: Bộ hẹn giờ
• T1: Bộ hẹn giờ
• K30: Giá trị đặt trước bộ hẹn giờ

Sơ đồ này hoạt động như sau:

• Bật đèn: Khi đầu vào XO bật, nó kích hoạt bộ hẹn giờ T0. Bộ hẹn giờ T0 đếm trong 3 giây. Sau 3 giây, bộ hẹn giờ T0 tắt và đầu ra Y0 bật, khiến đèn sáng.
• Tắt đèn: Khi đầu ra Y0 bật, nó kích hoạt bộ hẹn giờ T1. Bộ hẹn giờ T1 cũng đếm trong 3 giây. Sau 3 giây, bộ hẹn giờ T1 tắt và đầu ra Y0 tắt, khiến đèn tắt.
• Lặp lại chu trình: Sau khi đèn tắt, cả hai bộ hẹn giờ T0 và T1 đều được đặt lại trạng thái ban đầu. Khi đầu vào XO bật trở lại, chu trình sẽ lặp lại, khiến đèn tiếp tục chớp tắt với chu kỳ 6 giây (3 giây sáng + 3 giây tắt).

2. Ngôn ngữ lập trình FBD (Function Block Diagram)

FBD (Function Block Diagram) hay còn gọi là sơ đồ khối chức năng, là một ngôn ngữ lập trình đồ họa được sử dụng phổ biến trong lĩnh vực tự động hóa và điều khiển công nghiệp. Nó sử dụng các khối chức năng (Function Block) để mô tả logic chương trình, giúp người lập trình dễ dàng hình dung và thực hiện các thuật toán điều khiển phức tạp.

2.1 Cấu trúc

Chương trình FBD được xây dựng dựa trên các khối chức năng, mỗi khối đại diện cho một chức năng hoặc hành động cụ thể. Các khối được liên kết với nhau bằng các đường dây kết nối, thể hiện luồng dữ liệu và mối quan hệ điều khiển giữa các khối.

2.2 Ưu điểm

• Dễ hiểu và trực quan: FBD sử dụng sơ đồ khối để mô tả chương trình, giúp người lập trình dễ dàng hình dung logic chương trình và các mối quan hệ giữa các thành phần.
• Tăng tính mô-đun hóa: Mỗi khối chức năng là một đơn vị độc lập, có thể tái sử dụng được trong nhiều chương trình khác nhau, giúp tiết kiệm thời gian và công sức lập trình.
• Giảm thiểu lỗi: FBD sử dụng cấu trúc đồ họa, giúp giảm thiểu lỗi cú pháp và logic so với các ngôn ngữ lập trình dạng văn bản.
• Phù hợp cho nhiều đối tượng: FBD dễ học và sử dụng, phù hợp cho cả lập trình viên chuyên nghiệp và người mới bắt đầu.

2.3 Nhược điểm

• Khả năng biểu diễn hạn chế: FBD không phù hợp để mô tả các thuật toán phức tạp hoặc đòi hỏi độ chính xác cao.
• Tính linh hoạt thấp: Khó khăn trong việc sửa đổi chương trình đã được viết, do sự phụ thuộc lẫn nhau giữa các khối chức năng.
• Hiệu suất: Chương trình FBD có thể chạy chậm hơn so với các chương trình được viết bằng ngôn ngữ lập trình dạng văn bản.

2.4 Ứng dụng

FBD được sử dụng rộng rãi trong các ứng dụng tự động hóa và điều khiển công nghiệp, bao gồm:

• Điều khiển hệ thống sản xuất
• Điều khiển các quy trình công nghiệp
• Hệ thống SCADA (Supervisory Control and Data Acquisition)
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning)
• Robotics

3. Ngôn ngữ lập trình STL (Statement List)

STL (Statement List) là ngôn ngữ lập trình bậc cao được sử dụng phổ biến cho các bộ điều khiển logic lập trình (PLC). Nó được phát triển bởi Siemens và được sử dụng rộng rãi trong các ngành công nghiệp tự động hóa.

3.1 Cấu trúc

Chương trình STL được cấu tạo từ các khối lệnh. Mỗi khối lệnh bao gồm một hoặc nhiều câu lệnh được thực thi theo thứ tự từ trên xuống dưới. Các câu lệnh trong STL có thể được nhóm lại thành các khối con để tăng tính rõ ràng và dễ quản lý.

3.2 Ưu điểm

• Dễ học và sử dụng: Có cấu trúc đơn giản, sử dụng ngôn ngữ tự nhiên gần gũi với người dùng, giúp cho việc học và sử dụng ngôn ngữ trở nên dễ dàng.
• Linh hoạt: Hỗ trợ nhiều kiểu dữ liệu, toán tử và hàm, cho phép người dùng thực hiện các thao tác logic và toán học phức tạp.
• Phổ biến: STL được sử dụng rộng rãi trong ngành công nghiệp tự động hóa, có nhiều tài liệu hướng dẫn và cộng đồng hỗ trợ.

3.3 Nhược điểm

• Khả năng trừu tượng hóa thấp: STL có khả năng trừu tượng hóa thấp hơn so với các ngôn ngữ lập trình bậc cao khác, khiến cho việc viết mã cho các ứng dụng phức tạp trở nên khó khăn hơn.
• Thiếu hỗ trợ cho lập trình hướng đối tượng: Không hỗ trợ lập trình hướng đối tượng, một mô hình lập trình phổ biến cho các ứng dụng lớn.
• Phụ thuộc vào nền tảng: STL phụ thuộc vào nền tảng PLC của Siemens, không thể sử dụng cho các nền tảng khác.

3.4 Ứng dụng

STL được sử dụng rộng rãi trong các ứng dụng tự động hóa, bao gồm:

• Điều khiển dây chuyền sản xuất
• Quản lý tòa nhà
• Hệ thống robot
• Thiết bị y tế
• Hệ thống năng lượng

4. Ngôn ngữ lập trình SFC (Sequential Function Chart)

Ngôn ngữ lập trình SFC (Sequential Function Chart) hay Sơ đồ Chức năng Tuần tự là một ngôn ngữ đồ họa được sử dụng để lập trình các trình tự logic trong các hệ thống điều khiển tự động, đặc biệt là trong các bộ điều khiển logic lập trình (PLC). SFC được thiết kế để mô tả các bước trong một quy trình theo trình tự logic, giúp dễ dàng trực quan hóa và hiểu rõ logic điều khiển.

4.1 Cấu trúc

SFC bao gồm các thành phần chính sau:

• Bước (Step): Đại diện cho một hành động hoặc trạng thái cụ thể trong quy trình. Bước được biểu thị bằng một khung hình chữ nhật.
• Chuyển tiếp (Transition): Xác định điều kiện để chuyển từ bước này sang bước tiếp theo. Chuyển tiếp được biểu thị bằng một đường kẻ có mũi tên.
• Điều kiện (Condition): Biểu thức logic xác định khi nào một chuyển tiếp được kích hoạt. Điều kiện được viết bên cạnh mũi tên chuyển tiếp.
• Hộp chuyển (Transition Box): Chứa một hoặc nhiều chuyển tiếp liên quan đến một bước. Hộp chuyển được biểu thị bằng một khung hình vuông hoặc hình chữ nhật bao quanh các chuyển tiếp.
• Biến: Lưu trữ giá trị dữ liệu được sử dụng trong logic điều khiển. Biến được biểu thị bằng các ký hiệu đặc biệt.
• Kết nối: Liên kết các thành phần khác nhau của SFC với nhau.

4.2 Ưu điểm

• Dễ dàng trực quan hóa và hiểu rõ logic điều khiển
• Giúp đơn giản hóa việc lập trình các trình tự phức tạp
• Tăng tính logic và khả năng bảo trì chương trình
• Giảm thiểu lỗi lập trình
• Thích hợp cho nhiều ứng dụng điều khiển tự động khác nhau

4.3 Nhược điểm

• Có thể tốn nhiều không gian để biểu thị các trình tự phức tạp
• Khó khăn trong việc mô phỏng các hành vi đồng thời
• Ít linh hoạt so với các ngôn ngữ lập trình khác

4.4 Ứng dụng

SFC được sử dụng rộng rãi trong các ứng dụng điều khiển tự động, bao gồm:

• Điều khiển dây chuyền sản xuất
• Hệ thống tự động hóa tòa nhà
• Hệ thống robot và máy móc
• Hệ thống giao thông vận tải
• Hệ thống năng lượng

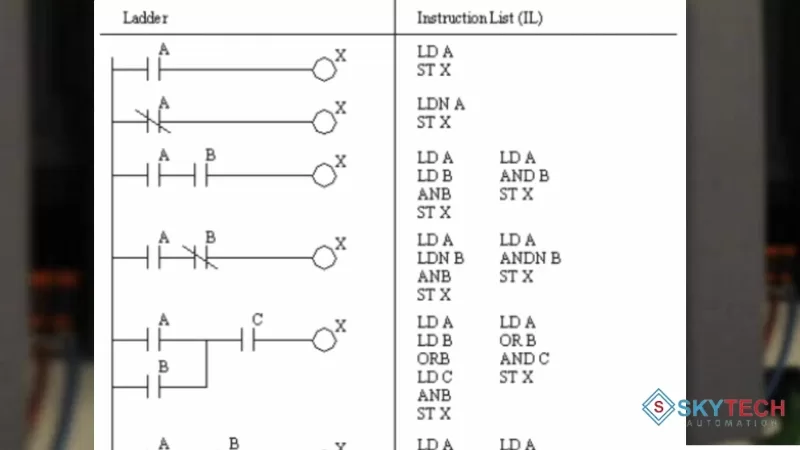

5. Ngôn ngữ lập trình IL (Instruction List)

Ngôn ngữ lập trình IL (Instruction List), viết tắt từ “Instruction List”, là một ngôn ngữ lập trình bậc thấp được sử dụng để lập trình bộ điều khiển logic có thể lập trình (PLC). IL là một trong những ngôn ngữ lập trình PLC đầu tiên được phát triển và là ngôn ngữ được tiêu chuẩn hóa trong IEC 61131-3.

5.1 Cấu trúc

Chương trình IL được viết dưới dạng một danh sách các hướng dẫn, mỗi hướng dẫn bao gồm một mã lệnh và một số toán hạng tùy chọn. Các hướng dẫn được sắp xếp theo thứ tự thực thi, thể hiện logic của chương trình.

Cấu trúc cơ bản của một hướng dẫn IL bao gồm:

• Mã lệnh: Xác định thao tác cần thực hiện, ví dụ: di chuyển dữ liệu, thực hiện phép toán logic, điều khiển luồng chương trình.
• Toán hạng: Cung cấp dữ liệu cần thiết cho mã lệnh thực hiện.

Ngoài ra, IL còn hỗ trợ các cấu trúc lập trình nâng cao như:

• Khối lệnh: Nhóm các hướng dẫn được thực thi cùng nhau.
• Điều kiện: Cho phép thực thi các hướng dẫn khác nhau dựa trên điều kiện nhất định.
• Vòng lặp: Lặp lại một khối lệnh nhiều lần.

5.2 Ưu điểm

• Dễ học và sử dụng, đặc biệt đối với người có kiến thức về điện và tự động hóa.
• Cung cấp khả năng kiểm soát chi tiết việc thực thi chương trình.
• Hiệu quả cao và tiết kiệm bộ nhớ.
• Được tiêu chuẩn hóa quốc tế, đảm bảo khả năng tương thích giữa các PLC khác nhau.

5.3 Nhược điểm

• Khó đọc và viết so với các ngôn ngữ lập trình bậc cao.
• Ít hỗ trợ cho các tính năng lập trình hiện đại như hướng đối tượng và lập trình module.
• Yêu cầu kiến thức chuyên môn về PLC và ngôn ngữ IL để sử dụng hiệu quả.

5.4 Ứng dụng

Ngôn ngữ lập trình IL được sử dụng rộng rãi trong các ứng dụng tự động hóa công nghiệp, bao gồm:

• Điều khiển dây chuyền sản xuất.
• Quản lý tòa nhà.
• Hệ thống robot.
• Thiết bị y tế.
• Hệ thống năng lượng.

6. Ngôn ngữ lập trình PLC C/C++

C/C++ là ngôn ngữ lập trình cấp cao được sử dụng phổ biến trong lập trình PLC. Nó cung cấp khả năng lập trình mạnh mẽ và linh hoạt cho các ứng dụng tự động hóa công nghiệp phức tạp.

C/C++ cho phép lập trình viên truy cập trực tiếp vào phần cứng PLC, điều khiển các thiết bị I/O và thực hiện các thuật toán nâng cao. Nó cũng hỗ trợ lập trình hướng đối tượng, giúp đơn giản hóa việc phát triển và bảo trì các chương trình PLC lớn.

6.1 Cấu trúc

Cấu trúc chương trình C/C++ trong PLC bao gồm các thành phần sau:

• Khai báo biến: Khai báo các biến để lưu trữ dữ liệu sử dụng trong chương trình.
• Hàm: Định nghĩa các hàm để thực hiện các chức năng cụ thể.
• Lệnh điều khiển: Sử dụng các lệnh điều khiển để điều khiển luồng thực thi chương trình.
• Lệnh I/O: Truy cập và điều khiển các thiết bị I/O.
• Mã C/C++: Viết mã C/C++ tiêu chuẩn để thực hiện các thuật toán và chức năng phức tạp.

6.2 Ưu điểm

• Hiệu suất cao: C/C++ cho phép lập trình viên viết mã hiệu quả, sử dụng tối ưu tài nguyên phần cứng PLC.
• Linh hoạt: C/C++ hỗ trợ nhiều tính năng lập trình nâng cao, giúp giải quyết các bài toán tự động hóa phức tạp.
• Khả năng truy cập phần cứng: C/C++ cho phép truy cập trực tiếp vào phần cứng PLC, điều khiển các thiết bị I/O một cách chính xác.
• Hỗ trợ lập trình hướng đối tượng: Giúp đơn giản hóa việc phát triển và bảo trì các chương trình PLC lớn.
• Rộng rãi: C/C++ là ngôn ngữ lập trình phổ biến, có nhiều tài liệu và cộng đồng hỗ trợ.

6.4 Nhược điểm

• Độ khó: C/C++ là ngôn ngữ lập trình phức tạp, đòi hỏi người lập trình phải có kiến thức chuyên môn.
• Lỗi lập trình: C/C++ dễ xảy ra lỗi lập trình hơn so với các ngôn ngữ lập trình PLC đồ họa.
• Khả năng bảo trì: Chương trình C/C++ có thể khó bảo trì hơn so với chương trình được viết bằng ngôn ngữ đồ họa.

6.5 Ứng dụng

C/C++ được sử dụng trong nhiều ứng dụng tự động hóa công nghiệp, bao gồm:

• Điều khiển quy trình: Điều khiển các quy trình công nghiệp liên tục như sản xuất hóa chất, lọc dầu,….
• Điều khiển robot: Điều khiển robot để thực hiện các thao tác tự động trong sản xuất, lắp ráp,….
• Hệ thống giám sát: Giám sát các thông số hệ thống và cảnh báo lỗi.
• Giao diện người máy (HMI): Tạo giao diện người dùng để tương tác với hệ thống tự động hóa.
• Phát triển phần mềm PLC: Viết các thư viện và công cụ phần mềm cho PLC.

7. Cách học các loại ngôn ngữ lập trình PLC hiệu quả

Khi tiếp cận việc học ngôn ngữ lập trình PLC, biết cách học hiệu quả là rất quan trọng để nắm bắt nhanh chóng các khía cạnh cơ bản của nó. Dưới đây là một số phương pháp và lời khuyên giúp bạn học ngôn ngữ lập trình PLC:

• Tìm hiểu ngôn ngữ lập trình PLC phù hợp với mục tiêu của bạn

Khám phá các ngôn ngữ lập trình PLC phổ biến nhất để xác định ngôn ngữ phù hợp với mục tiêu của bạn. Mỗi ngôn ngữ có đặc điểm riêng và áp dụng cho các tình huống khác nhau trong công nghiệp tự động hóa. Chọn ngôn ngữ phù hợp sẽ giúp bạn tiếp cận và áp dụng kiến thức nhanh chóng hơn.

• Tìm tài liệu học phù hợp

Tìm kiếm tài liệu học từ các nguồn đáng tin cậy, bao gồm sách giáo trình, tài liệu đi kèm của nhà sản xuất PLC, và tài liệu trực tuyến. Đảm bảo tài liệu học tương ứng với ngôn ngữ lập trình PLC bạn chọn và cung cấp thông tin chi tiết và dễ hiểu về cú pháp và các khái niệm cơ bản.

>>> Tham khảo ngay: Tài liệu lập trình PLC Delta: Tổng Hợp và Đánh Giá

• Lập và thực hiện kế hoạch học tập

Thiết lập một kế hoạch học tập có cấu trúc và tuân thủ kỷ luật sẽ giúp bạn tiến bộ nhanh chóng. Xác định thời gian học tập hợp lý và chia nhỏ nó thành các khoảng thời gian ngắn để tập trung hơn và tránh mất tập trung. Đặt mục tiêu cụ thể và định kỳ đánh giá tiến độ của bạn.

• Thực hành thường xuyên

Thực hành là một phần quan trọng trong việc học ngôn ngữ lập trình PLC. Tìm kiếm các dự án thực tế hoặc các bài tập mô phỏng để áp dụng những kiến thức bạn đã học. Thực hành giúp bạn làm quen với cú pháp, rèn kỹ năng lập trình và làm việc với các phần mềm lập trình PLC.

• Kết hợp các phương pháp học tập khác nhau

Sử dụng sự kết hợp của các phương pháp học tập khác nhau như đọc, viết, nghe và xem video để tăng cường việc tiếp thu kiến thức. Điều này giúp bạn tận dụng và khai thác tối đa các phương pháp học tập phù hợp với phong cách học của bạn.

Học ngôn ngữ lập trình PLC đòi hỏi sự kiên trì và nỗ lực. Tuy nhiên, với phương pháp học tập phù hợp và nguồn tài liệu phong phú, bạn hoàn toàn có thể chinh phục lĩnh vực này và trở thành một lập trình viên PLC thành thạo. Chúc bạn thành công!  Đừng quên theo dõi SKYTECH thường xuyên để cập nhật thêm nhiều thông tin bổ ích về liên quan đến PLC nhé.
