Trong nhiều hệ thống điều khiển công nghiệp, việc sử dụng công tắc biến trở ngoài để điều chỉnh tốc độ giúp người vận hành thao tác dễ dàng, trực quan và an toàn hơn. Dòng biến tần INVT GD20 hỗ trợ đầy đủ chức năng này, chỉ cần đấu dây đúng và cài đặt vài thông số cơ bản là có thể sử dụng ngay.
Nhằm giúp khách hàng thao tác nhanh, đúng kỹ thuật và hạn chế lỗi khi cài đặt, SKYTECH đã xây dựng hướng dẫn chi tiết cách đấu nối công tắc biến trở ngoài cho biến tần INVT GD20, kèm video minh họa cụ thể từng bước.
Lưu ý: Công tắc biến trở ngoài thường được lắp bên ngoài tủ điện để tiện thao tác và dễ dàng thay thế khi cần.
1. Lợi ích khi dùng công tắc biến trở ngoài cho biến tần
Trong thực tế sản xuất, việc thao tác bằng công tắc biến trở ngoài mang lại nhiều ưu điểm:
- Thuận tiện khi vận hành, không cần thao tác trực tiếp trên phím bấm của biến tần
-
Điều chỉnh tốc độ động cơ nhanh chóng và mượt mà chỉ bằng cách xoay núm vặn
-
Giúp người vận hành kiểm vận hành trực quan ngay tại tủ điện hoặc khu vực sản xuất
-
Tiết kiệm thời gian, nâng cao hiệu suất và độ linh hoạt của toàn hệ thống
2. Chuẩn bị trước khi đấu nối
Trước khi đấu dây biến trở và công tắc, cần chuẩn bị:
-
Công tắc 2 vị trí (ON/OFF)
-
Biến trở (5K Ohm)
-
Dây điện
-
Motor 3 pha không đồng bộ
-
Tua-vít
3. Các bước đấu nối chi tiết
Bước 1: Đấu dây động lực
- Đấu dây nguồn vào các chân L và N (đối với biến tần vào 1 pha) hoặc R, S, T (đối với biến tần vào 3 pha)
-
Đấu 3 dây motor vào các chân U, V, W trên biến tần.
-
Kiểm tra đúng pha, siết chặt đầu cos.
Bước 2: Đấu công tắc bật, tắt
Ở đây dùng công tắc 2 vị trí (ON/OFF)
-
1 đầu công tắc đấu vào chân S1
-
Đầu còn lại đấu vào chân COM
Bước 3: Đấu biến trở điều chỉnh tốc độ
Sử dụng biến trở 5K Ohm, mặt sau có đánh số và màu dây tương ứng.
- Dây số 1 màu đen đấu vào “GND”
- Dây số 2 màu xanh đấu vào “AI3”
- Dây số 3 đấu vào “+10V”
Như vậy là hoàn thành phần đấu dây điều khiển.
===> Tham khảo thêm: Hướng dẫn cài đặt Biến Tần INVT chạy nhiều cấp tốc độ
5. Cài đặt thông số trên biến tần INVT GD20
Sau khi đấu dây xong, cần vào menu để kích hoạt điều khiển ngoài:

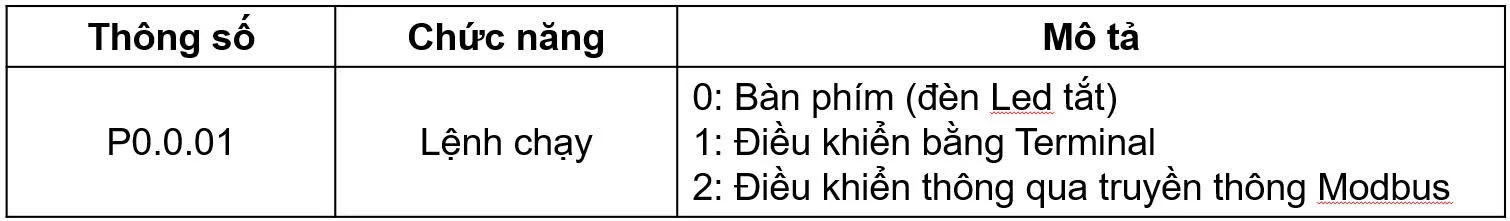

Bước 1: Chọn nguồn điều khiển Run ngoài
-
Nhấn “PRG/ESC”
- Vào nhóm thông số P00
-
Tìm đến thông số P0.0.01
-
Đặt giá trị 1
-
Nhấn “ENTER” để lưu
➡ Điều này giúp biến tần nhận lệnh RUN/STOP từ công tắc ngoài.

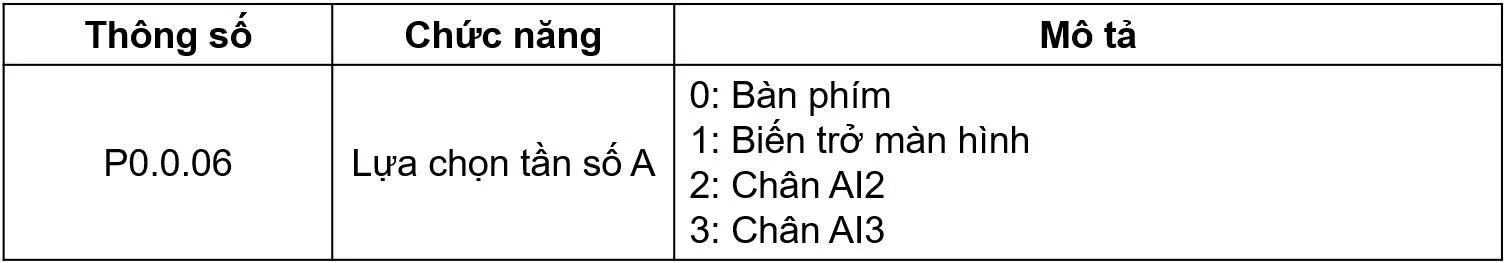

Bước 2: Chọn nguồn điều khiển tốc độ bằng biến trở
-
Chuyển đến thông số P0.0.06
-
Đặt giá trị 3
-
Nhấn “ENTER” để xác nhận
➡ Lúc này tốc độ sẽ được điều khiển qua chân AI3 (tín hiệu Analog Input).
Bước 3: Thoát cài đặt
-
Nhấn “PRG/ESC” 2 lần để thoát về màn hình chính. Hoàn tất cài đặt.
6. Kiểm tra vận hành
-
Gạt công tắc sang ON → động cơ bắt đầu chạy
-
Xoay biến trở → tốc độ thay đổi nhanh/chậm theo chiều xoay
-
Đóng công tắc → động cơ dừng
Nếu hoạt động không đúng:
✔ Kiểm tra dây S1 – COM
✔ Kiểm tra biến trở có đúng chân GND – AI3 – 10V
✔ Kiểm tra thông số P0.0.01 và P0.0.06 đã cài đúng chưa
▶ Xem video hướng dẫn chi tiết:
Hy vọng hướng dẫn của SKYTECH giúp bạn đấu nối công tắc biến trở ngoài trên biến tần INVT GD20 dễ dàng, nhanh chóng và chính xác. Nếu cần tư vấn thêm hoặc hỗ trợ lắp đặt, hãy liên hệ SKYTECH.
