Hướng dẫn cài Biến Tần INVT đơn giản nhất

Biến tần INVT ngày càng được sử dụng phổ biến trong hệ thống bơm, quạt, băng tải, máy nén khí và nhiều dây chuyền công nghiệp khác. Tuy nhiên, để thiết bị vận hành ổn định, bảo vệ motor và đạt hiệu suất cao, việc cài đặt ban đầu là bước cực kỳ quan trọng.

Rất nhiều người gặp lỗi, motor không chạy, rung yếu hoặc quá dòng chỉ vì cài sai thông số. Vì vậy, trong bài viết này SKYTECH sẽ chia sẻ hướng dẫn cài biến tần INVT chi tiết, dễ hiểu, ai cũng có thể làm theo kể cả lần đầu sử dụng.

1. Hướng dẫn Reset Biến Tần INVT nhanh & chính xác

Trong quá trình sử dụng, biến tần INVT có thể cần Reset lại để xoá lỗi, đưa thông số về mặc định hoặc khôi phục cài đặt ban đầu. Dưới đây là hướng dẫn chi tiết cách Reset biến tần INVT một cách đơn giản và hiệu quả.

Vậy khi nào cần Reset Biến tần INVT?

– Biến tần báo lỗi và không thể chạy bình thường

– Lỡ cài đặt sai thông số và cần đưa về mặc định

– Thay động cơ hoặc đổi phương thức điều khiển

– Cài đặt lại toàn bộ cấu hình ban đầu

Bước 1: Cấp nguồn cho biến tần

Kết nối nguồn điện với đầu vào của biến tần
Biến tần khởi động và hiển thị màn hình bình thường

Bước 2: Mở chế độ cài đặt thông số

Nhấn phím “PRG/ECS”
Màn hình sẽ hiển thị P00
Nhấn “ENTER” để truy cập vào nhóm thông số

Bước 3: Tìm thông số reset

Dùng phím “▲▼” để chuyển đến P00.18
Nhấn “ENTER” để mở thông số

Bước 4: Thực hiện reset

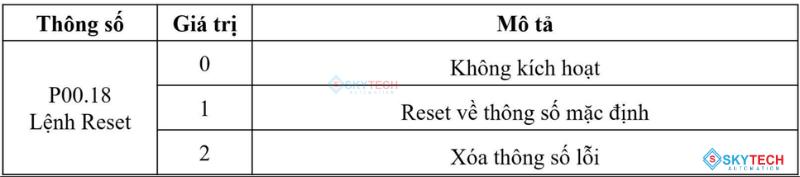

Thay đổi giá trị thành 1 (Reset về thông số mặc định của nhà sản xuất)
Nhấn “ENTER” để xác nhận

=> Lúc này biến tần đã được Reset về mặc định.

Bước 5: Khởi động lại biến tần

Tắt nguồn biến tần
Chờ vài giây, bật lại nguồn

=> Biến tần đã được Reset hoàn tất và trở về tham số mặc định.

▶ Xem video hướng dẫn chi tiết:

>>> Xem chi tiết bài viết: Hướng dẫn reset Biến Tần INVT một cách đơn giản nhất

2. Cài đặt thông số động cơ trên Biến Tần INVT

Đây là bước quan trọng nhất để biến tần vận hành chính xác, tiết kiệm điện và bảo vệ động cơ an toàn. Bạn phải khai báo đúng thông số định mức của motor đang sử dụng. Dưới đây là quy trình cài đặt từng bước trên biến tần INVT:

Bước 1: Chuẩn bị thông số motor

Trước khi cài đặt, hãy xem tem thông số trên motor và ghi lại các giá trị quan trọng sau:

Công suất (kW)
Tần số định mức (Hz)
Điện áp (V)
Dòng điện định mức (A)
Tốc độ định mức (R.P.M)

Lưu ý: Mỗi động cơ có thông số khác nhau. Nếu nhập sai, biến tần sẽ điều khiển, bảo vệ tốt động cơ gây hao điện hoặc báo lỗi.

Bước 2: Cài đặt trên biến tần INVT

Nhấn “PRG/ECS” để vào chế độ cài đặt
Chọn nhóm thông số P02 cài đặt thông số động cơ

👉 Ví dụ cài đặt cho một động cơ có thông số:

Công suất: 2.2kW
Tần số định mức : 50Hz
Tốc độ định mức: 935 vòng/phút
Điện áp định mức: 220V
Dòng điện định mức: 9.6A

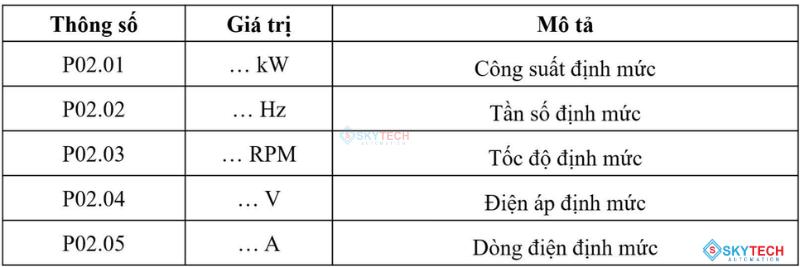

Bạn sẽ cài đặt như sau:

Tìm đến P02.01 (Công suất động cơ) → Cài giá trị là 2.2. Nhấn “ENTER”.
Tìm đến P02.02 (Tần số định mức) → Cài giá trị là 50.00. Nhấn “ENTER”.
Tìm đến P02.03 (Tốc độ định mức) → Cài giá trị là 935. Nhấn “ENTER”.
Tìm đến P02.04 (Điện áp định mức) → Cài giá trị là 220. Nhấn “ENTER”.
Tìm đến P02.05 (Dòng điện định mức) → Cài giá trị là 9.6. Nhấn “ENTER”.

Bước 3: Sau khi hoàn tất, nhấn “PRG/ECS” 2 lần để thoát ra ngoài màn hình chính.

▶ Xem video hướng dẫn chi tiết:

>>> Xem chi tiết: Hướng dẫn cài đặt thông số động cơ trên Biến Tần INVT

3. Đấu nối công tắc, biến trở ngoài cho Biến Tần INVT GD20

Đấu nối công tắc và biến trở ngoài giúp khách hàng dễ dàng thao tác, vận hành linh hoạt và an toàn hơn trong quá trình sử dụng biến tần. Giải pháp này đặc biệt phù hợp với các vị trí làm việc xa biến tần hoặc lắp bên ngoài tủ điện.

Bước 1: Đấu dây động lực

Đấu dây nguồn vào các chân L và N (đối với biến tần vào 1 pha) hoặc R, S, T (đối với biến tần vào 3 pha)
Đấu 3 dây motor vào các chân U, V, W trên biến tần.
Kiểm tra đúng pha, siết chặt đầu cos.

Bước 2: Đấu công tắc bật, tắt

Ở đây dùng công tắc 2 vị trí (ON/OFF)

1 đầu công tắc đấu vào chân S1
Đầu còn lại đấu vào chân COM

Bước 3: Đấu biến trở điều chỉnh tốc độ

Sử dụng biến trở 5K Ohm, mặt sau có đánh số và màu dây tương ứng.

Dây số 1 màu đen đấu vào “GND“
Dây số 2 màu xanh đấu vào “AI3“
Dây số 3 đấu vào “+10V“

Như vậy là hoàn thành phần đấu dây điều khiển.

4. Cài đặt thông số trên biến tần INVT GD20

Sau khi đấu dây xong, cần vào menu để kích hoạt điều khiển ngoài:

Bước 1: Chọn nguồn điều khiển Run ngoài

Nhấn “PRG/ESC“
Vào nhóm thông số P00
Tìm đến thông số P0.0.01
Đặt giá trị 1
Nhấn “ENTER” để lưu

➡ Điều này giúp biến tần nhận lệnh RUN/STOP từ công tắc ngoài.

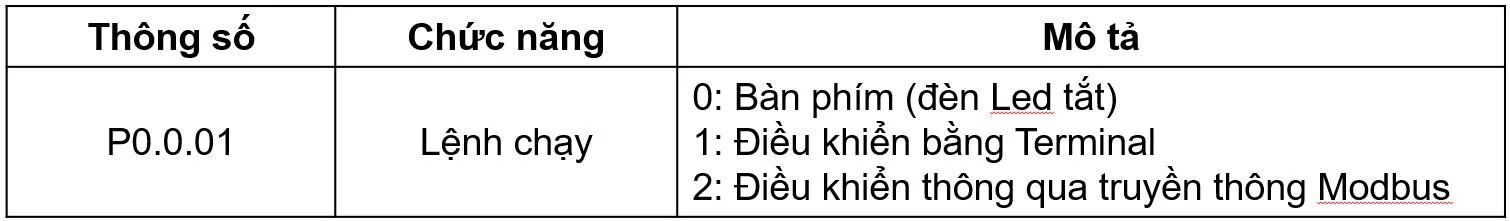

Thông số lệnh Chạy/Dừng của biến tần INVT GD20

Bước 2: Chọn nguồn điều khiển tốc độ bằng biến trở

Chuyển đến thông số P0.0.06
Đặt giá trị 3
Nhấn “ENTER” để xác nhận

➡ Lúc này tốc độ sẽ được điều khiển qua chân AI3 (tín hiệu Analog Input).

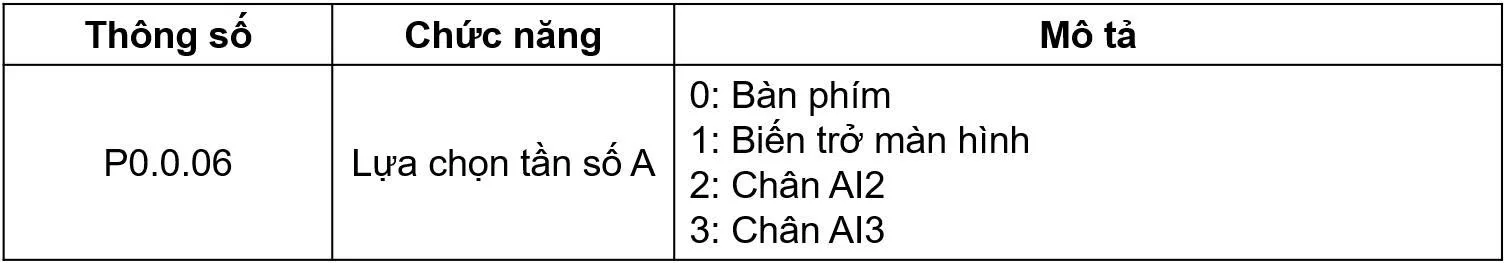

Thông số chọn kênh nhận Tần Số của biến tần INVT GD20

Bước 3: Thoát cài đặt

Nhấn “PRG/ESC” 2 lần để thoát về màn hình chính. Hoàn tất cài đặt.

▶ Xem video hướng dẫn chi tiết:

>>> Xem chi tiết: Đấu nối công tắc biến trở ngoài Biến Tần INVT GD20

5. Cài đặt tăng giảm tốc trên Biến Tần INVT

Sau khi đã cài đặt thông số động cơ và chế độ điều khiển, bước tiếp theo giúp động cơ chạy mềm mại, không giật, không gây quá dòng chính là thiết lập thời gian tăng, giảm tốc. Thông số này quyết định quá trình khởi động và dừng của động cơ diễn ra nhanh hay chậm, đồng thời ảnh hưởng trực tiếp đến độ bền cơ khí cũng như tuổi thọ biến tần.
