Bài viết dưới đây SKYTECH sẽ hướng dẫn lập lập trình PLC Delta DVP-SV2 cụ thể là hướng dẫn sử dụng các núm điều chỉnh Variable Register trên PLC Delta DVP28SV11T2.
1. Hướng dẫn sử dụng các núm điều chỉnh Variable Register trên PLC Delta DVP28SV11T2

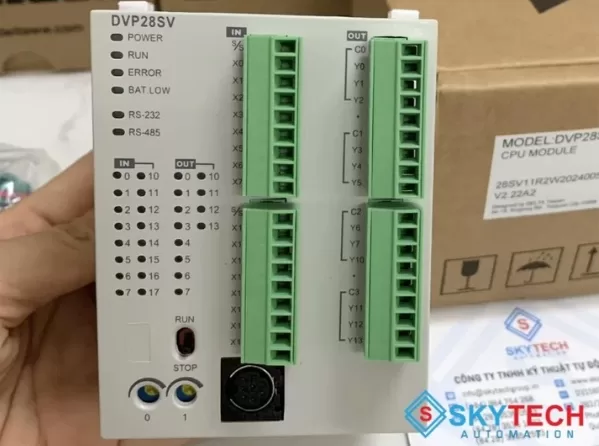

1.1 Vị trí các núm điều chỉnh Variable Register
1.2 Chức năng các núm điều chỉnh Variable Register
- Nó cung cấp giá trị từ 0 đến 255 vào một thanh ghi dữ liệu cụ thể trên PLC.
- Đối với VR0, để sử dụng bạn phải kích hoạt bit M1178. Sau đó nếu bạn xoay núm điều chỉnh VR0 thì bạn sẽ nhận được giá trị tương ứng trong thanh ghi dữ liệu D1178.
- Đối với VR1, để sử dụng bạn phải kích hoạt bit M1179. Sau đó nếu bạn xoay núm điều chỉnh VR1 thì bạn sẽ nhận được giá trị tương ứng trong thanh ghi dữ liệu D1179.
2. Ví dụ lập trình
2.1. Chuẩn bị
>>>> Xem thêm các dòng sản phẩm PLC Delta đang được Skytech Group phân phối chính hãng

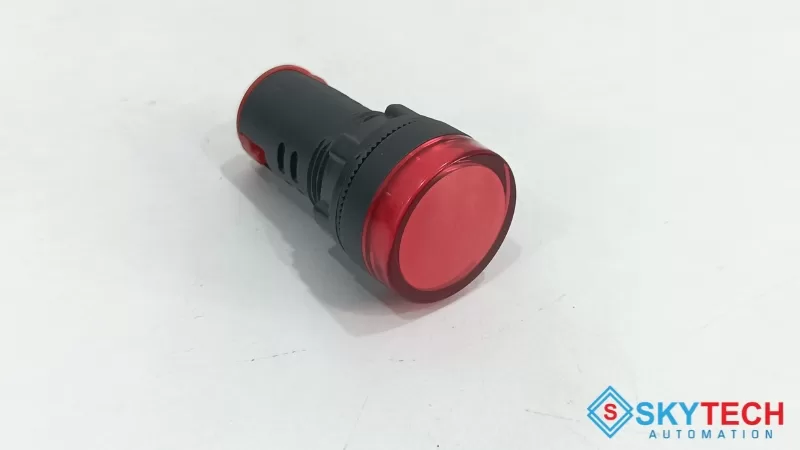

- Đèn báo TKB AD22-22DS (AC DC24V)
(Các bạn có thể mua những thiết bị tương tự trên tại SKYTECH để có giá cả tốt nhất)
2.2. Kết nối và cài đặt
Về phần mềm, chúng tôi sử dụng WPLSoft để lập trình.Mời các bạn tham khảo qua bài viết Kết nối PLC Delta với máy tính để biết thêm chi tiết.
Tham khảo thêm tài liệu Delta PLC DVP28SV manual ở bài viết Tài liệu lập trình PLC Delta để hiểu rõ hơn các cách thức lập trình.
2.3 Lập trình
Mô tả yêu cầu: Điều chỉnh timer T0 bằng núm điều chỉnh Variable Register trên PLC Delta DVP28SV11T2
- Sử dụng VR0
Mô tả ví dụ: M1000 On và set M1178, M1178 On và timer T0 đếm theo giá trị có trong D1178 (vặn nút điều chỉnh Variable Register trên PLC để điều chỉnh từ 0~255). Khi giá trị T0 bằng K50 thì Y0 On và được giữ.
- Sử dụng VR1
Làm tương tự với VR0, nhưng kích hoạt bit M1179 và giá trị được lưu trong D1179
Tóm lại: Tùy theo nhu cầu, mục đích mà VR0 và VR1 sẽ có cách thức áp dụng khác nhau trong các chương trình lập trình khác nhau.
Trên đây, SKYTECH đã hướng dẫn sử dụng các núm điều chỉnh Variable Register trên PLC Delta DVP28SV11T2. Hy vọng những thông tin cung cấp bên trên sẽ hữu ích với bạn. Đừng quên theo dõi SKYTECH thường xuyên để cập nhật thêm nhiều thông tin mới thú vi hơn nhé.
